1. 개요

방수방진(IP: Ingress Protection )시험은 IEC 60529 규격에 의해 전기기기 외곽의 방진 보호 및 방수 보호 등급을 분류하여 KOLAS 공인 시험성적서를 발행하는 시험평가 서비스 업무입니다.

2. IP 등급

IP 등급은 침입 방호의 유형 및 정도를 설명하는 데 사용되는 표준화 된 등급입니다. 등급은 두 세트로 나뉩니다. 하나는 이물질과 먼지 (즉, 고체)이고 다른 하나는 액체 (예 : 물)입니다.

각 등급은 “IP”로 시작됩니다. “IP”다음의 첫 번째 숫자는 이물질 및 먼지에 의한 침입에 대한 등급과 관련이 있습니다. 두 번째 숫자는 액체에 의한 침입에 대한 보호를 의미합니다. 이 두 가지 유형의 오염 물질 중 하나만 표시할 때, 나머지 숫자를 X로 표시합니다. 예를 들어, IP1X는 이물질과 먼지에 의한 침입에 대한 등급 1에 해당하며 X는 액체에 대한 침입에 대한 등급이 없음을 나타냅니다. X라고 해서 반드시 방수나 방진이 전혀 되지 않는다는 것은 아닙니다.

다음은 이물질에 의한 진입 및 먼지에 대한 표준입니다.

  • 첫 번째 숫자: 방진보호 등급

    첫 번째 숫자는 제품 외함의 위험한 물질 (예 : 전기 전도체, 움직이는 부품) 및 고체 이물질의 침입에 대한 보호 수준을 나타냅니다.

    등급 보호 수준 상세 설명
    X 보호등급 데이터 없음
    0 물체의 접촉 및 침입에 대한 보호가 없음
    1 >50 mm 지름이 50mm인 구모양의 분진 검사용 프로브가 완전히 통과하지 않아야 함
    2 >12.5 mm 지름이 12.5mm인 구모양의 분진 검사용 프로브가 완전히 통과하지 않아야 함
    3 >2.5 mm 지름이 2.5mm인 구모양의 분진 검사용 프로브가 조금도 통과하지 않아야 함
    4 >1 mm 지름이 1.0mm인 분진 검사용 프로브가 조금도 통과하지 않아야 함
    5 Dust protected 먼지 침투를 완전히 막는 것은 아니나, 기기의 만족스러운 운전을 방해하거나 안전을 해치는 양의 먼지는 통과시키지 않음
    6 Dust tight 먼지 침투 없음. 접촉에 대한 완벽한 보호. 내부는 진공이어야 함. 공기 흐름을 기준으로 최대 8 시간의 테스트.

    두 번째 숫자: 방수 등급

    두 번째 숫자는 제품의 외함의 방수 보호 수준을 나타냅니다. 물 유입에 대한 등급은 IPX6을 넘어 누적되지 않습니다. 물에 담그는 IPX7을 준수하는 장치는 물 분사(water jet)에 대한 시험을 포함하는 IPX5 또는 IPX6을 준수 할 필요가 없습니다. 두 종류의 테스트를 모두 만족하는 제품은 슬래시로 구분하여 표시합니다(예 : IPX5 / IPX7).

    등급 보호 수준 효과 상세 설명
    X X means there is no data available to specify a protection rating with regard to this criteria.
    0 없음
    1 수직으로 떨어지는 물방울에 대한 보호 턴테이블에 제품을 똑바로 세워 놓고 1 RPM으로 회전시킨 상태에서 물방울을 수직으로 떨어뜨립니다. 제품은 보호되어야 합니다. Test duration: 10 minutes

    Water equivalent to 1 mm rainfall per minute

    2 15° 기울기 상태에서 물방울에 대한 보호 제품이 정상 위치에서 15 ° 각도로 기울어 졌을 때, 수직으로 떨어지는 물은 해로운 영향을 미치지 않아야합니다. 2개의 축에서 총 4군데 시험을 진행합니다. Test duration: 2.5 minutes for every direction of tilt (10 minutes total)

    Water equivalent to 3 mm rainfall per minute

    3 물 분무에 대한 보호 수직에서 60 °까지의 각도에서 스프레이로 떨어지는 물에서 보호되어야 합니다. 시험은 두 종류 중 하나의 시험을 진행합니다.

    a) 진동관: 5 분 동안 수행 한 다음, 시편을 수평으로 90 ° 회전시키고 5분 수행

    b) 평형추가 달린 차폐판을 이용하여 시험

    For an oscillating tube:
    Test duration: 10 minutes
    Water volume: 0.07 l/min per holeFor a spray nozzle:
    Test duration: 1 minute per square meter for at least 5 minutes
    Water volume: 10 L per minute
    Pressure: 50–150 kPa
    4 물 튀김에 대한 보호 어느 방향에서든 외함에 물이 튀어도 방수되어야 합니다.

    a) 진동관: 10 분 동안 수행

    b) 쉴드없이 5분 동안 수행

    For an Oscillating tube:
    Test duration: 10 minutesFor a spray nozzle: same as IPX3 spray nozzle with the shield removed
    5 물 분사로부터 보호

    (Water jets)

    어느 방향에서든 외함에 대해 노즐 (6.3 mm)로 분사되는 물로부터 방수 Test duration: 1 minute per square meter for at least 15 minutes

    Water volume: 12.5 L per minute
    Pressure: 30 kPa at distance of 3 m

    6 강한 물 분사에 대한 보호 어느 방향에서든 외함에 대해 노즐 (12.5 mm)로 분사되는 물로부터 방수 Test duration: 1 minute per square meter for at least 3 minutes

    Water volume: 100 L per minute
    Pressure: 100 kPa at distance of 3 m

    6K 강한 물 분사에 대한 보호
    (고압)
    어느 방향에서든 외함에 대해 노즐 (6.3 mm)로 고압 분사되는 물로부터 방수

    DIN 40050규격에만 있고, IEC 60529 규격에는 없음.

    Test duration: at least 3 minutes

    Water volume: 75 litres per minute
    Pressure: 1000 kPa (10 bar) at distance of 3 m

    7 침수로부터 보호, 최대 1M 밀폐 된 압력 및 시간 조건 (최대 1m의 침수)에서 제품을 물에 담궜을 때, 유해한 양의 물이 유입되지 않아야합니다. Test duration: 30 minutes.

    Tested with the lowest point of the enclosure 1000 mm below the surface of the water, or the highest point 150 mm below the surface, whichever is deeper.

    8 침수로부터 보호,  1M 또는 그 이상 깊이 외함이 7보다 심하지만 제조자와 사용자 간에 협의한 조건하에서 물에 연속적으로 침수하는 경우 해로운 영향을 일으킬 수 있는 양의 물의 침투가 없어야 합니다. Test duration: agreement with manufacturer

    Depth specified by manufacturer, generally up to 3 m

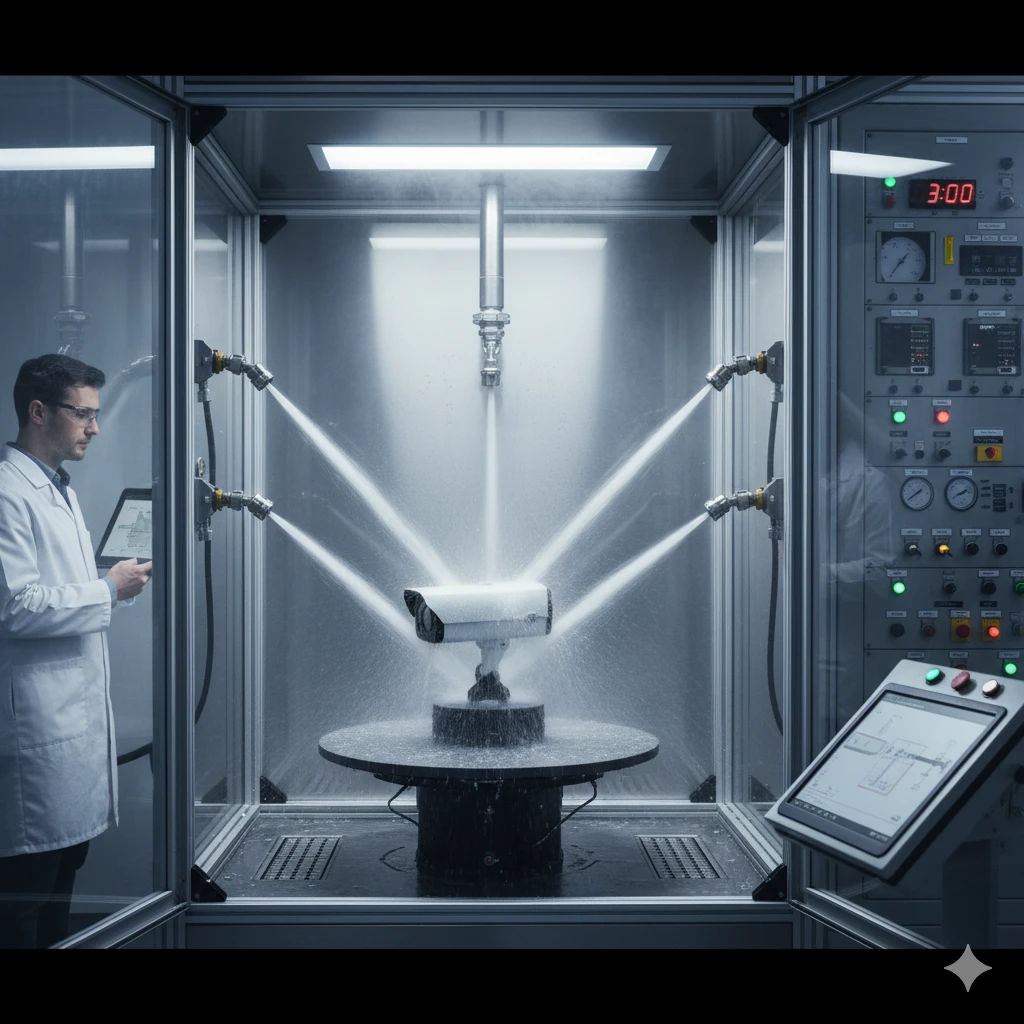

    9 고압, 고온 물 분사로부터 보호 모든 방향에서 외함에 대해 고압 및 고온으로 분사된 물은 해로운 영향을 미치지 않아야 합니다.

    작은 시편은 4 개의 특정 각도의 턴테이블에서 천천히 회전합니다. 더 큰 시편은 특정 위치에 장착되며, 턴테이블이 필요하지 않고 0.15 – 0.2 m 거리에서 최소 3 분 동안 자유롭게 테스트됩니다.

    Test duration:
    Fixture: 30 sec. in each of 4 angles (2 min. total)
    Freehand: 1 min/m2, 3 min. minimumWater volume: 14–16 L per minute
    Pressure: 8–10 MPa (80–100 bar) at distance of 0.10–0.15 m
    Water temperature: 80 °C

이 등급은 IEC 60529라는 ANSI 테스트 표준에 규정되어 있습니다. 일부 등급 시스템에서는 두 번째 숫자를 가능한 9로 확장하여 스팀 제트 청소를 방지합니다.
